[Dream hack] Mitigation: Stack Canary

들어가며

Exploit Tech: Return Address Overwrite 강의에서는
스택의 반환 주소(Return Address)를 조작하여 실행 흐름을 획득하는 공격 방법을 배웠다.

스택 버퍼 오버플로우를 이용한 공격은 매우 강력하면서, 역사가 오래되었기 떄문에
관련 보호 기법도 등장하였다.

스택 카나리(Stack Canary)

스택 버퍼 오버플로우로부터 반환 주소를 보호하는 것
함수의 프롤로그에서 스택 버퍼와 반환 주소 사이에 임의의 값을 삽입하고,
함수의 에필로그에서 해당 값의 변조를 확인하는 보호 기법이다.

💡카나리 값의 변조가 확인되면 프로그램은 즉시 종료한다.

스택 버퍼 오버플로우로 반환 주소를 덮으려면 먼저 카나리를덮어야 한다.
하지만 카나리 값을 모르면 반환 주소를 덮을 때 카나리 값을 변조하게 된다.

이 경우 에필로그에서 변조가 확인되어 공격자는 실행 흐름을 획득하지 못한다.

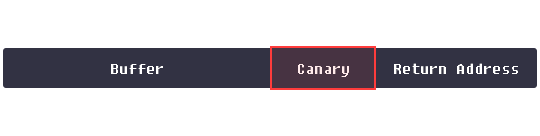

👇 카나리 보호 기법이 적용된 스택 버퍼

카나리의 작동 원리

카나리 정적 분석

👇 아래 예제 코드에는 스택 버퍼 오버플로우 취약점이 존재한다.

// Name: canary.c
#include <unistd.h>
int main() {
  char buf[8];
  read(0, buf, 32);
  return 0;
}

카나리를 활성화하여 컴파일한 바이너리와 비활성화하여 한 바이너리를 비교하여 원리를 살펴본다.

카나리 비활성화

gcc는 기본적으로 스택 카나리를 적용하여 바이너리를 컴파일한다.
컴파일 옵션으로 -fno-stack-protector 를 추가해야 카나리 없이 컴파일 할 수 있다.

👇 아래 명령어로 예제를 컴파일하고 길이가 긴 입력을 주면 Segmentation fault 가 발생한다.

$ gcc -o no_canary canary.c -fno-stack-protector
$ ./no_canary
HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH
Segmentation fault

카나리 활성화

카나리를 정용하여 다시 컴파일하면 Segemtation fault 가 아니라
stack smashingdetected 와 Aborted라는 에러가 발생한다.

👇이는 스택 버퍼 오버플로우가 탐지되어 프로세스가 강제 종료되었음을 의미한다.

$ gcc -o canary canary.c
$ ./canary
HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH
*** stack smashing detected ***: <unknown> terminated
Aborted

no_canary 와 디스어셈블 결과를 비교하면, main 함수의 프롤로그와 에필로그에 ]코드들이 추가되었다.

   0x00000000000006b2 <+8>:     mov    rax,QWORD PTR fs:0x28
   0x00000000000006bb <+17>:    mov    QWORD PTR [rbp-0x8],rax
   0x00000000000006bf <+21>:    xor    eax,eax

   0x00000000000006dc <+50>:    mov    rcx,QWORD PTR [rbp-0x8]
   0x00000000000006e0 <+54>:    xor    rcx,QWORD PTR fs:0x28
   0x00000000000006e9 <+63>:    je     0x6f0 <main+70>
   0x00000000000006eb <+65>:    call   0x570 <__stack_chk_fail@plt>

카나리 동적 분석

카나리 저장

main+8은 fs:0x28의 데이터를 읽어서 rax에 저장한다.

리눅스는 프로세스가 시작될 때 fs:0x28에 랜덤 값을 저장한다. ( fs는 세그먼트 레지스터의 일종 )

따라서 main+8의 결과로 rax에는 리눅스가 생성한 랜덤 값이 저장된다.

$ gdb -q ./canary
pwndbg> break *main+8
Breakpoint 1 at 0x6b2
pwndbg> run
 ► 0x5555555546b2 <main+8>     mov    rax, qword ptr fs:[0x28] <0x5555555546aa>
   0x5555555546bb <main+17>    mov    qword ptr [rbp - 8], rax
   0x5555555546bf <main+21>    xor    eax, eax

👇 첫 바이트가 널 바이트인 8바이트 데이터가 있따.

pwndbg> ni
   0x5555555546b2 <main+8>     mov    rax, qword ptr fs:[0x28] <0x5555555546aa>
 ► 0x5555555546bb <main+17>    mov    qword ptr [rbp - 8], rax
   0x5555555546bf <main+21>    xor    eax, eax
pwndbg> print /a $rax
$1 = 0xf80f605895da3c00

이로 인해 카나리 값은 첫바이트가 널 바이트라는것을 알 수 있다.

print /a $rax

'print': GDB에서 변수, 레지스터, 메모리 위치 등의 값을 출력하는데 사용된다.
'/a': 출력되는 값을 주소로 해석하라는 뜻이다.
'$rax': 'rax'레지스터를 나타낸다.

추가 정보

'0xf80f605895da3c00':

마지막 '00'은 16진수에서 첫번쨰 바이트 이며 널 바이트 ('\0')이다.
16진수에서 각 바이트는 두자리 숫자로 표현되는데 첫 바이트가 '00'이면 이는 널 바이트이다.

추가

컴퓨터 안에서 데이터는 일반적으로 리틀 엔디안 형식으로 저장된다.
리틀 엔디안에선 낮은 유효 바이트가 메모리의 낮은 주소에 위차한다.
그래서 '00'이 'rax'의 첫번쨰 바이트이다.

pwndbg> ni
   0x5555555546b2 <main+8>     mov    rax, qword ptr fs:[0x28] <0x5555555546aa>
   0x5555555546bb <main+17>    mov    qword ptr [rbp - 8], rax
 ► 0x5555555546bf <main+21>    xor    eax, eax
pwndbg> x/gx $rbp-0x8
0x7fffffffe238:	0xf80f605895da3c00

👆생성한 랜덤 값은 main+17에서 rbp-0x8에 저장된다.

💡fs

CPU에는 다양한 세그먼트 레지스터가 존재한다.
초기 세그먼트 레지스터

code segment(cs)
data segment(ds)
extra segment(es)

가 있었다. 여기에 두개를 더 추가하고 싶었고, 이름은 c,d,e 다음에 f와 g를 사용했다.

cs, ds,es는 사용목적이 명시됬지만 fs, gs는 목적이 없다. 운영체제가 임의로 사용할 수 있다.
리눅스는 fs를 Thread Local Storage(TLS)를 가리크는 포인터로 사용한다.

TLS: 카나리를 비롯하여 프로세스 실행에 필요한 여러 데이터가 저장된다.

카나리 검사

이제 추가된 에필로그 코드에 중단점을 설정하고 바이너리를 계속 실행시킨다.

main+58은 rbp-8에 저장한 카나리를 rcx로 옮긴다.

그 후 main+54에서 rcx를 fs:0x28에 저장된 카나리와 xor한다.

두 값이 동일하면 연산 결과가 0이 되면서 js의 조건을 만족하고, main 함수가 반환된다.

그러나 동일하지 않으면 __stack_chk_fail이 호출되고 강제 종료된다.

pwndbg> break *main+50
pwndbg> continue
HHHHHHHHHHHHHHHH
Breakpoint 2, 0x00000000004005c8 in main ()
 ► 0x5555555546dc <main+50>    mov    rcx, qword ptr [rbp - 8] <0x7ffff7af4191>
   0x5555555546e0 <main+54>    xor    rcx, qword ptr fs:[0x28]
   0x5555555546e9 <main+63>    je     main+70 <main+70>
    ↓
   0x5555555546f0 <main+70>    leave
   0x5555555546f1 <main+71>    ret

👇코드를 한줄 실행시키면, rbp-0x8에 저장된 카나리 값이 버퍼 오버플로우로 인해

"0x4848484848484848' 가 되었다.

pwndbg> ni
   0x5555555546dc <main+50>    mov    rcx, qword ptr [rbp - 8] <0x7ffff7af4191>
 ► 0x5555555546e0 <main+54>    xor    rcx, qword ptr fs:[0x28]
   0x5555555546e9 <main+63>    je     main+70 <main+70>
pwndbg> print /a $rcx
$2 = 0x4848484848484848

main+54의 연산 결과가 0이 아니므로 main+64에서 main+70으로 분기하지 않고
ain+65의 __stack_chk_fail을 실행한다.

pwndbg> ni
pwndbg> ni
pwndbg> ni
   0x5555555546dc <main+50>    mov    rcx, qword ptr [rbp - 8] <0x7ffff7af4191>
   0x5555555546e0 <main+54>    xor    rcx, qword ptr fs:[0x28]
   0x5555555546e9 <main+63>    je     main+70 <main+70>
 ► 0x5555555546eb <main+65>    call   __stack_chk_fail@plt <__stack_chk_fail@plt>

👇이 함수가 실행되고 아래 메세지가 출력되고 프로세스가 강제로 종료되낟.-

*** stack smashing detected ***: <unknown> terminated
Program received signal SIGABRT, Aborted.

카나리 생성 과정🔬

카나리 값은 프로세스가 시작될 때, TLS에 전역변수로 저장되고,

각 함수의 프롤로그와 에필로그에서 이 값을 참조한다.

TLS의 주소 파악

fs는 TLS를 가리킨다. fs의 값을 알면 TLS의 주소를 알 수 있다.

리눅스에서 fs값은 특정 시스템 콜을 사용해야만 조회, 설정 할 수 있다.

gdb에서 다른 레지스터의 값을 출력하듯 inforegister fs, print $fs와 같은 방식으로는 값을 알 수 없다.

fs의 값을 설정할 때 호출되는 arch_prctl(int code, unsigned long addr) 시스템 콜에 중단점을 설정하여 조사한다.

arch_prctl(ARCH_SET_FS, addr) 형태로 호출하면 fs의 값은 addr로 설정도니다

gdb에는 특정 이벤트가 있을때, 프로세스를 중지시키는 catch 명령어가 있다.

arch-prctl에 catchpoint를 설정하고 실습에 사용했던 canary를 실행한다..

$ gdb -q ./canary
pwndbg> catch syscall arch_prctl
Catchpoint 1 (syscall 'arch_prctl' [158])
pwndbg> run

init_tls() 안에서 catchpoint에 도달할때 까지 continue 명령어를 실행한다.

catchpoint에 rdi 값이 0x1002이 값은 ARCH_SET_FS 의 상숫 값이다.

rsi 값이 0x7ffff7d7f740 이므로, TLS를 0x7ffff7d7f740에 저장하고 fs는 이를 가릴 킬 것이다.

fs+0x28(0x7ffff7d7f740+0x28) 의 값을 보면 어떠한 값도 설정되지 않음을 확인 할 수 있다.

pwndbg> c
...
pwndbg> c
Continuing.
Catchpoint 1 (call to syscall arch_prctl), init_tls (naudit=naudit@entry=0) at ./elf/rtld.c:818
818 ./elf/rtld.c: No such file or directory.
...
─────────────[ REGISTERS / show-flags off / show-compact-regs off ]─────────────
*RAX  0xffffffffffffffda
*RBX  0x7fffffffe090 ◂— 0x1
*RCX  0x7ffff7fe3e1f (init_tls+239) ◂— test eax, eax
*RDX  0xffff80000827feb0
*RDI  0x1002
*RSI  0x7ffff7d7f740 ◂— 0x7ffff7d7f740
...
──────────────────────[ DISASM / x86-64 / set emulate on ]──────────────────────
 ► 0x7ffff7fe3e1f     test   eax, eax
   0x7ffff7fe3e21     jne    init_tls+320
    ↓
   0x7ffff7fe3e70     lea    rsi, [rip + 0x11641]
   0x7ffff7fe3e77     lea    rdi, [rip + 0x11672]
   0x7ffff7fe3e7e     xor    eax, eax
   0x7ffff7fe3e80     call   _dl_fatal_printf                <_dl_fatal_printf>
   0x7ffff7fe3e85     nop    dword ptr [rax]
   0x7ffff7fe3e88     xor    ecx, ecx
   0x7ffff7fe3e8a     jmp    init_tls+161
   0x7ffff7fe3e8f     lea    rcx, [rip + 0x11be2]          <__pretty_function__.14>
   0x7ffff7fe3e96     mov    edx, 0x31b
...
pwndbg> info register $rdi
rdi            0x1002              4098
pwndbg> info register $rsi
rsi            0x7ffff7d7f740      140737351513920
pwndbg> x/gx 0x7ffff7d7f740 + 0x28
0x7ffff7d7f768: 0x0000000000000000
pwndbg>

카나리 값 설정

TLS의 주소를 알았고, gdb의 watch명령어로 TLS+0x28에 값을 쓸떄 프로세스를 중단시킨다.

watch는 특정 주소에 저장된 값이 변경되면 프로세스를 중단시키는 명령어입니다.

pwndbg> watch *(0x7ffff7d7f740+0x28)
Hardware watchpoint 4: *(0x7ffff7d7f740+0x28)

pwndbg> continue
Continuing.
Hardware watchpoint 4: *(0x7ffff7d7f740+0x28)
Old value = 0
New value = 2005351680
security_init () at rtld.c:870
870	in rtld.c

👆 watchpoint를 설정하고 계속 진행하면 security_init에서 멈춘다.

여기서 TLS+0x28의 값을 조회하면 0x8ab7f53277873d00이 카나리롤 설정된것을 볼 수 있다.

pwndbg> x/gx 0x7ffff7d7f740+0x28
0x7ffff7d7f768:	0x8ab7f53277873d00

pwndbg> b *main
Breakpoint 3 at 0x555555555169

👆실제로 이 값이 main함수에서 사용하는 카나리값인지 확인하려고 main함수에 중단점을 하고 계속 한다.

mov rax,QWORD PTR fs:0x28 를 실행하고 rax를 보면
security_init에서 설정한 값과 같은 것을 확인할 수 있다.

Breakpoint 3, 0x00005555555546ae in main ()
pwndbg> x/10i $rip
 ► 0x555555555169 <main>       endbr64
   0x55555555516d <main+4>     push   rbp
   0x55555555516e <main+5>     mov    rbp, rsp
   0x555555555171 <main+8>     sub    rsp, 0x10
   0x555555555175 <main+12>    mov    rax, qword ptr fs:[0x28]
   0x55555555517e <main+21>    mov    qword ptr [rbp - 8], rax
   0x555555555182 <main+25>    xor    eax, eax
   0x555555555184 <main+27>    lea    rax, [rbp - 0x10]
   0x555555555188 <main+31>    mov    edx, 0x20
   0x55555555518d <main+36>    mov    rsi, rax
   0x555555555190 <main+39>    mov    edi, 0
pwndbg> ni
0x000055555555516d in main ()
pwndbg> ni
0x000055555555516e in main ()
pwndbg> ni
0x0000555555555171 in main ()
pwndbg> ni
0x0000555555555175 in main ()
pwndbg> ni
0x000055555555517e in main ()
pwndbg> i r $rax
rax            0x8ab7f53277873d00	9995727495074626816
pwndbg>

카나리 우회

무차별 대임 (Brute Force)

~~먼저 브루트포스 알고리즘이 생각나다.~~

x64아키텍처에서 8바이트의 카나리가 생성되고, x86 아키텍처에선 4바이트의 카나리가 생성된다.
각각의 카나리에는 NULL바이트가 포함되어있다.
실제론 7바이트 3바이트의 랜덤한 값이 포함된다.

그래서 무차별 대입으로 x64 에서는 최대 256^7번,

x86 에서는 최대 256^3번의 연산이 필요하다.

💡연산량이 너무 많아서 무차별 대입으로 알아내는 것 자체가 현실적으로 어렵다.

TLS 접근

카나리는 TLS에 전역변수로 저장되며, 매 함수마다 이를 참조해서 사용한다.
TLS의 주소는 매 실행마다 바뀌지만 실행중에 주소를 알 수 있고, 읽기 또는 쓰기가 가능하다면
TLS에 설정된 카나리 값을 읽거나 조작할 수 있다.

그 뒤 스택 버퍼 오버플로우를 수행할 떄
알아낸 카나리 값으로 스택 카나리를 덮으면 함수의 에필로그에 있는 카나리 검사를 우회할 수 있다.

스택 카나리 릭

스택 카나리를 읽을 수 있는 취약점이 있으면 검사를 우회할 수 있다.

// Name: bypass_canary.c
// Compile: gcc -o bypass_canary bypass_canary.c
#include <stdio.h>
#include <unistd.h>
int main() {
  char memo[8];
  char name[8];
  printf("name : ");
  read(0, name, 64);
  printf("hello %s\n", name);
  printf("memo : ");
  read(0, memo, 64);
  printf("memo %s\n", memo);
  return 0;
}

마치며

강의 요약📝

카나리

함수가 시작할때 스택 버퍼와 Return Address 사이에 랜덤 값을 삽입한 후
함수가 종료하면 랜덤 값이 바뀌었는지 확인하여 메모리 오염을 확인하는 보호 기법이다.

카나리 생성

security_init함수에서 TLS에 랜덤 값으로 카나리를 설정하면,
함수에서 이를 참조하여 사용한다.

카나리 우회 깁법

무차별 대입 공격(Brute Force Attack):
- 무차별 대입으로 카나리 값을 구하는 방법
- 현실적으로 거의 불가능 하다.
TLS 접근:
- 카나리는 TLS에 전역 변수로 저장되므로,
- 이 값을 읽거나 조작할 수 있으면 카나리를 우회할 수 있다.
스택 카나리 릭:
- 함수의 프롤로그에서 스택에 카나리 값을 저장하므로
- 이를 읽어낼 수 있으면 카나릴를 우회할 수 있다.
  (가장 현실적인 기법이다.)

끝
